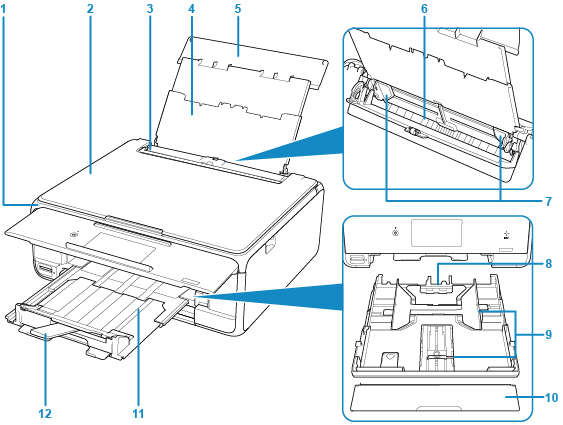

Vedere din faţă
- (1) panoul de operare
-
Utilizaţi-l pentru a modifica setările imprimantei sau pentru a opera imprimanta.
- (2) capacul pentru documente
- Deschideţi pentru a încărca un document original pe geamul plat.
- (3) capacul fantei de alimentare
-
Previne căderea oricărui obiect în fanta de alimentare.
Deschideţi-l pentru a glisa ghidajele pentru hârtie şi închideţi-l înainte de imprimare.
- (4) suportul pentru hârtie
- Extindeţi pentru a încărca hârtie în tava din spate.
- (5) capacul tăvii din spate
- Deschideţi pentru a încărca hârtia în tava din spate.
- (6) tava din spate
-
Încărcaţi hârtia aici. Două sau mai multe foi de aceeaşi dimensiune şi de acelaşi tip de hârtie pot fi încărcate simultan şi preluate automat una câte una.
- (7) ghidajele pentru hârtie
- Aliniaţi-le cu ambele laturi ale stivei de hârtie.
- (8) casetă
-
Încărcaţi hârtie simplă de dimensiuni A4, B5, A5 sau Letter în casetă şi introduceţi-o în imprimantă.
- (9) ghidajele pentru hârtie
- Aliniaţi-le cu laturile din dreapta/din stânga/din faţă ale stivei de hârtie.
- (10) capacul casetei
- Detaşaţi-l pentru a încărca hârtie în casetă.
- (11) tava de ieşire a hârtiei
- Iese în afară automat când imprimanta începe imprimarea. Hârtia imprimată este evacuată.
- (12) suport de ieşire a hârtiei
- Extindeţi pentru a susţine hârtia evacuată.

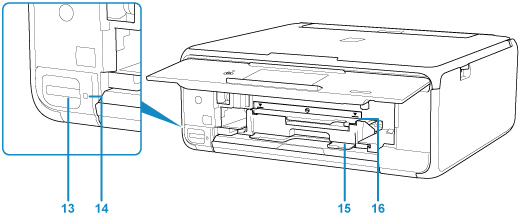

- (13) slot pentru card
-
Introduceţi o cartelă de memorie.
- (14) Lampa Acces (Access)
-
Se aprinde sau clipeşte pentru a indica starea cartelei de memorie.
- (15) compartiment de stocare a tăvii pentru discuri
- Tava pentru discuri livrată împreună cu imprimanta se poate stoca aici.
- (16) ghidajul tăvii pentru discuri
- Ataşaţi tava pentru discuri.

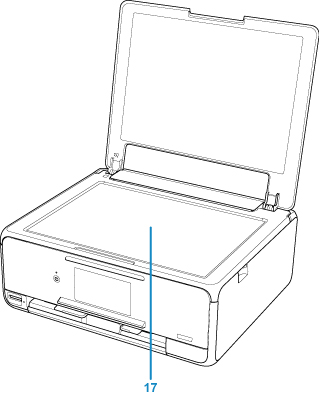

- (17) geamul plat
- Încărcaţi documentul original aici.
